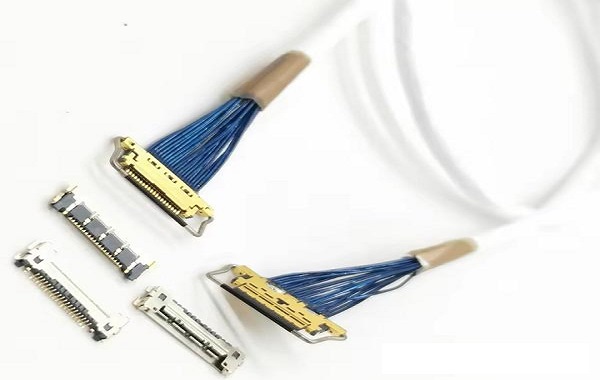

의료기기, 인공지능 기기, 고해상도 영상 장비 등 전자 제품에서, 매우細은 동심초선 케이블(micro coaxial cable)은 그 섬세한 형태, 우수한 신호 완전성, 그리고 좋은 유연성으로 널리 사용되고 있습니다.虽然有 작은 크기이지만, 사용 중에 견딜 수 있는 전압 문제는 일관되게 기술자들의 주요 관심사였습니다. 본 기사에서는额定电压,耐压测试,특수 모델 및 콘넥터 측면에서 분석하여 실제 설계에 참고로 제공하겠습니다.
일、일반적인额定전압
대다수의 매우 얇은 동심자선 복합체의 표준 전압은 약 30V입니다. 이는 케이블 점선이 매우 얇고, 전도체 간격이 제한적이기 때문입니다. 전압이 너무 높으면 쉽게 충격을 받을 수 있습니다. 30V의 표준 값은 신호 전송의 안전을 보장하면서도 일상적인 전자 장치의 요구를 충족시키며, 산업에서 자주 사용하는 표준입니다.
두번째,耐圧실험
생산 및 품질 검사 단계에서 제조업체는 전선에额定치 이상의耐圧 테스트를 수행하여 제품이 짧은 시간 동안 안전한 부족성을 가지도록 합니다. 일반적인 테스트는交流耐圧이 100V에 이르고, 직류耐圧이 200V에 이를 수 있습니다. 하지만 이러한 테스트는 단기 안전을 확인하는 데만 사용되며, 실제 사용에서는额定치 30V을 준수해야 합니다. 그렇지 않으면 장기간의 고압은 점도 노화를 가속화하여 전선의 수명과 안전성에 영향을 미칠 수 있습니다.
제 3. 특수 모델의 고압 능력
부분 제조업체는 특수 재료(PTFE, FEP 플루오르 플라스틱 등)를 사용한 매우細은 동轴선을 출시하고 있습니다.额定电压은 30V를 초과할 수 있으며, 수백 V에 이릅니다. 이러한 제품은 주로 산업이나 고압 환경용으로 사용되며, 표준 미니 동轴선에 속하지 않습니다. 선택할 때는 표준 신호선과 고압 맞춤선을 신중하게 구분하여 사용하지 않도록 주의해야 합니다.
네. 연결기 견딜 수 있는 전압 제한
적선본체뿐만 아니라, 커넥터의额定電압도 중요합니다. 일반적인 마이크로 케이스 커넥터의额定電압은 일반적으로 30V으로, 일부 모델은 100V에 달합니다. 전반적으로 커넥터와 케이블의耐壓 수준이 일치하며, 주로 저전압, 저전력의 신호 전송 응용 프로그램에 사용됩니다.
전반적으로, 극細 동심轴선 구조체의 일반적인额定電圧은 30V로, 안전 여유를 보장하기 위해耐圧시험 값이 더 높습니다. 특수 고압 모델이 존재하지만, 재료와 공정에 따라 일반적인 응용에 적용되지 않습니다. 설계와 선택 시,额定 값에 따라 시스템에 안정적이고 신뢰할 수 있는 신호 전송 보장을 제공해야 합니다.
저는수저우 효성원 전자 과학 공기업长期고속 신호 라인 밧줄과 매우細은 긴밀한 신호 라인 밧줄의 설계와 커스터마이징에 집중하고 있으며, 신뢰성 높은 고속 연결 솔루션을 제공하는 데 힘을 쏟고 있습니다. 더 많은 정보를 알고 싶거나 커스터마이징 요구사항이 있으시면 연락 주세요:장经理 18913228573(위ixin 동호)。
