고속 시스템에서 왜 매우細은 동轴线이 반드시 일정한 길이여야 하나요?

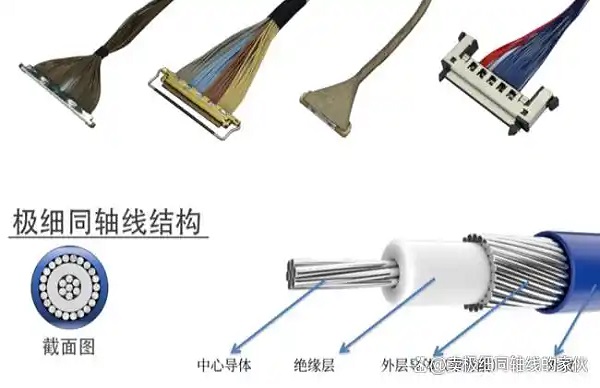

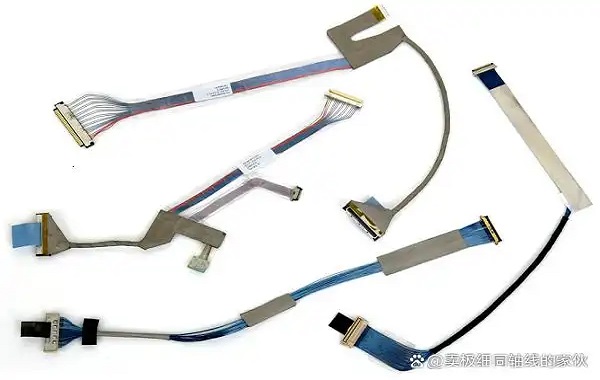

고속 신호 전송 시스템에서, 매우細은 동轴 케이블(Micro Coaxial Cable)은 뛰어난 차단 성능, 안정된 저항 제어 및 낮은 간섭 성능으로 인해 AI 장치, 캠모듈, AR/VR 단말기 및 다양한 고속 데이터 링크에 널리 사용되고 있습니다. 하지만 실제 프로젝트에서 많은 고속 링크 문제는 칩이나 프로토콜 자체에서 비롯되지 않고, 라인 레벨의 세부적인 제어에서 비롯됩니다. 그 중 라인 길이 일관성은 가장 쉽게 무시되지만 영향력이 큰 핵심 요소입니다. 고속, 다중 채널 병행 전송 시나리오에서도 매우 작은 라인 길이 차이는 시스템 단계의 신호 문제로 확대될 수 있습니다.

---

일、선 길이 불일치로 인한 시간 차이 문제

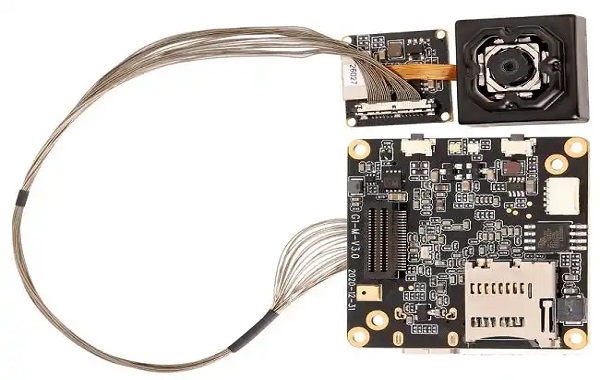

고속 신호는 매우細은 동轴 케이블에서 전달 속도가 일반적으로 빛의 속도의 약 70%～80%입니다. 이는 신호가 물리적 길이 변화에 매우 민감하다는 의미입니다. 다중 병렬 인터페이스에서, 다른 채널의 선 길이에 차이가 있으면 전달 지연이 불일치하게 되는(스케어) 문제가 발생합니다. 속도가 수 Gbps에 이르고 더 높아질 때, 몇 밀리미터의 길이 차이로도 퍼시크 수준의 지연 차이가 발생할 수 있으며, 이는 수신 단계에서 데이터의 시간 정렬을 직접 파괴할 수 있습니다. 이 문제는 카메라 모듈, AI 데이터 수집 시스템에서 특히 많이 발생하며, 프레임 오류, 데이터 떨림이나 간헐적인 패킷 손실로 나타나며, 일반적으로 초기에 쉽게 발견할 수 없습니다.

---

두 번째, 차분 신호 불균형과 방해받는 능력 하락

MIPI、LVDS、SerDes 등 고속 차단형 시스템에서는 매우細은 동심캄선이 일반적으로 쌍으로 사용되며, 그 설계 목적은 엄격한 전기 대칭성을 통해 방해를 저항하는 능력을 향상시키는 것입니다. 그러나 두 줄의 길이가 다를 때, 차단형 신호는 이상적인 전자파와 크기가 일치하지 않게 되며, 일부 차단형 에너지가 공모 노이즈로 전환됩니다. 이는 시스템이 외부 방해를 억제하는 능력을 약화시키고, 자신의 전자파 방사 수준을 증가시키며, EMI 지표가 악화되도록 합니다. 전체 장치 수준에서, 이 문제는 EMC 테스트의 어려움을 증가시키고, 선봉이나 구조 설계를 다시 수정해야 하는 경우가 많습니다.

---

제3장 저항 불연속 및 신호 반사 결합

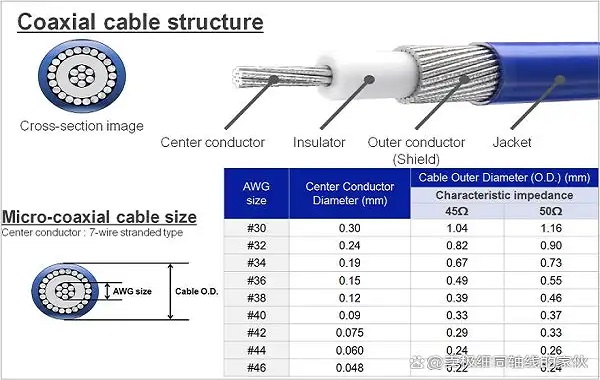

극초細 동轴선은 일반적으로 50Ω 또는 45Ω을 목표 특성 저항으로 사용하여 고속 신호가 안정적으로 전송되도록 합니다. 하지만 다단계 케이블이나 다중 인터페이스 연결 시스템에서는, 선长相이치가 발생하면 연결기, 전환 구역 또는 굴곡 부분에 은닉된 저항 불연속점이 형성됩니다. 고속 신호가 이러한 위치를 통과할 때, 반사 신호가 주 신호와 결합되어 반사 노이즈와 충격 누적이 발생하며, 결국 눈 그림이 축소되고 충격이 증가하고 오류 비율이 상승합니다. 단일 링크 문제에 비해 이러한 반사는 무작위성을 가지며, 시스템 조정을 더욱 어렵게 합니다.

---

극细 동轴선의 선 길이 일관성은 화려한 최적화 항목이 아니라, 고속 신호 시스템 안정적인 작동의 기본 조건 중 하나입니다. 전기적 설계 단계에서의 라인 경로 계획부터, 라인 밴드 제조 과정에서의 길이 공정 차이 제어, 그리고 조립 단계에서의 라인 일관성 관리에 이르기까지, 일치와 일관성을 핵심 원칙으로 삼아야 합니다. 물리적인 측면에서 시간 지연, 저항, 그리고 대칭성을 제어해야만, 극细 동轴선이 고속, 낮은 쌍끌림에서의 성능 장점을 실제로 발휘할 수 있습니다.

저는수저우 훙성원 전자 과학技術长期집중하여 고속 신호 라인뷔스와 매우細은 동심선 라인뷔스의 설계와 맞춤형 제작에 노력하며, 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 기여하고 있습니다. 관련 요구사항이 있으시거나 더 알고 싶으시면 연락 주시기 바랍니다.장经理: 18913228573(위ixin동호)。
