Phân loại：와이어 하니스 어셈블리
笔记本, AI 장비, 산업 시각, 고해상도 디스플레이 및 빠른 계산 플랫폼의 데이터 밴드가 지속적으로 증가함에 따라, 장치 내부 라인 배스는 더 이상 단순한 "전기 연결"의 기능에 불과하지 않고, 고속 전송, 저항 제어, 신호 완성도, 방해 방지 및 소형화 라인 배선 등 다양한 요구를 충족해야 합니다. 특히 USB4, Thunderbolt, DisplayPort, eDP, HDMI 2.1, V-By-One US, MIPI 등 고속 프로토콜이 사용되는 경우, 전송 속도가 계속 증가함에 따라, 전통적인 일반 전선은 고주파 환경에서 신호 감소, 저항 불연속 및 방해 등의 문제를 더 쉽게 직면하게 됩니다. 매우細은 동심층 케이블은 중앙 전도체, 절연층, 방해 방지층 및 외피를 통해 상대적으로 완전한 전송 구조를 형성하고, 제한된 공간 내에서 고속 신호 전송과 방해 방지 능력을 동시에 고려할 수 있어, 고속 디스플레이, 카메라, AI 시각 및 고성능 전자 장치 내부 연결에 점점 더 적합해지고 있습니다. I-PEX CABLINE®-CA 시리즈를 예로 들어, 그 연결기는 0.4mm Pitch, 수평 콜라이저 구조를 사용하며, 최고 32Gbps/Lane PAM4의 고속 전송 능력을 지원하며, 고속 매우細은 동심층 케이블 응용 프로그램에 대한 촉박한 연결 기반을 제공합니다.
협议 매칭 시각에서, 매우細한 동심轴 케이블은 여러 가지 고속 디지털 신호 전송 시나리오에 사용될 수 있습니다. USB4, Thunderbolt, DisplayPort, eDP, HDMI, V-By-One US 및 MIPI 등을 포함합니다. 그 중 USB4 Gen4은 32Gbps/Lane에 도달할 수 있으며, DisplayPort UHBR20은 20Gbps/Lane에 도달할 수 있으며, V-By-One US는 16Gbps/Lane에 도달할 수 있으며, HDMI 2.1은 12Gbps/Lane에 도달할 수 있습니다. 노트북 및 고해상도 디스플레이 장치에서 eDP는 매우細한 동심轴 케이블의 중요한 응용 방향입니다. 카메라, 산업 시각 및 기계 시각 장치에서 MIPI와 같은 고속 인터페이스는 케이블의 고주파 전송 성능에 대한 높은 요구를 제기합니다. 공학자들에게는, 선택 시 "케이블이 얼마나 많은 Gbps를 지원하는지"로 간단히 이해할 수 없으며, 실제 협议, 신호 주파수, 채널 수, 케이블 길이, 케이블 직경, 저항, 커넥터 구조 및 장치 내부 공간을 종합적으로 판단해야 합니다. 구매자들에게는, 원래 설계와 일치하는 케이블의 원료 번호, 커넥터, 핀 수, 라인 정의, 길이 및 연결 방식을 추가로 확인해야 하며, 이는 국산 대체 또는 재 선택으로 인한 검증 위험을 줄이는 데 도움이 됩니다.

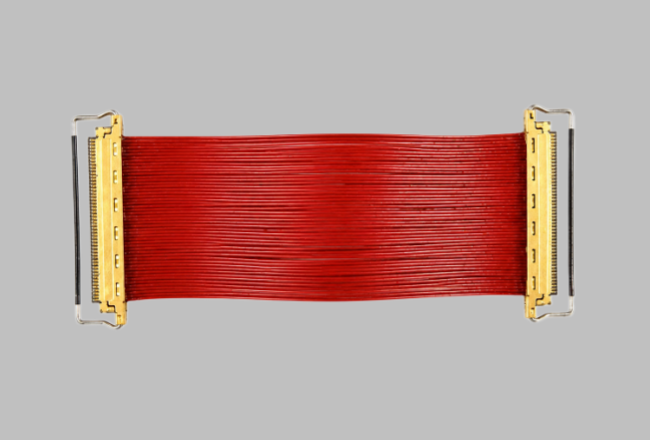

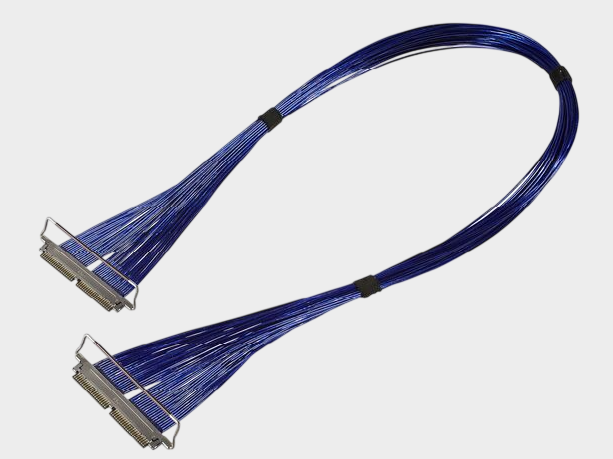

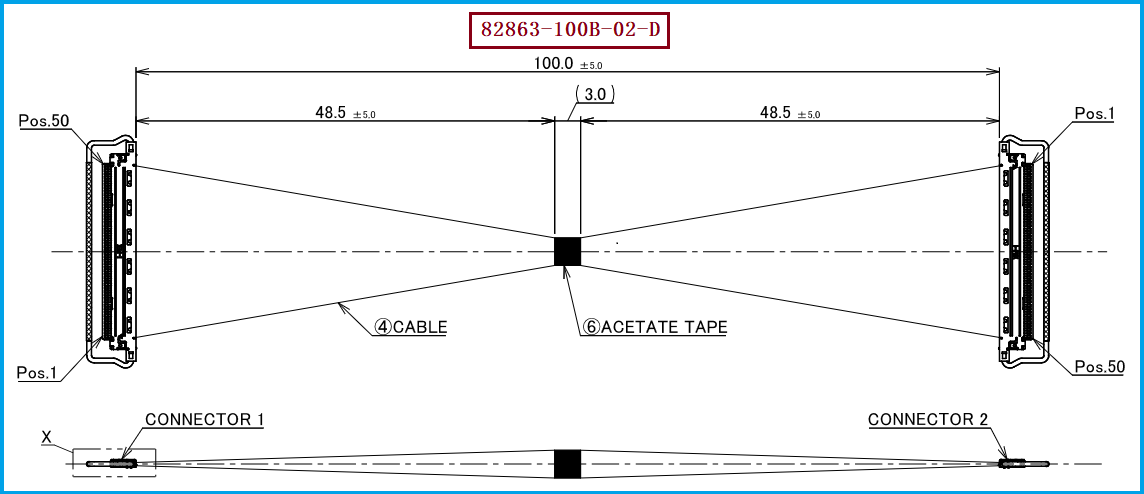

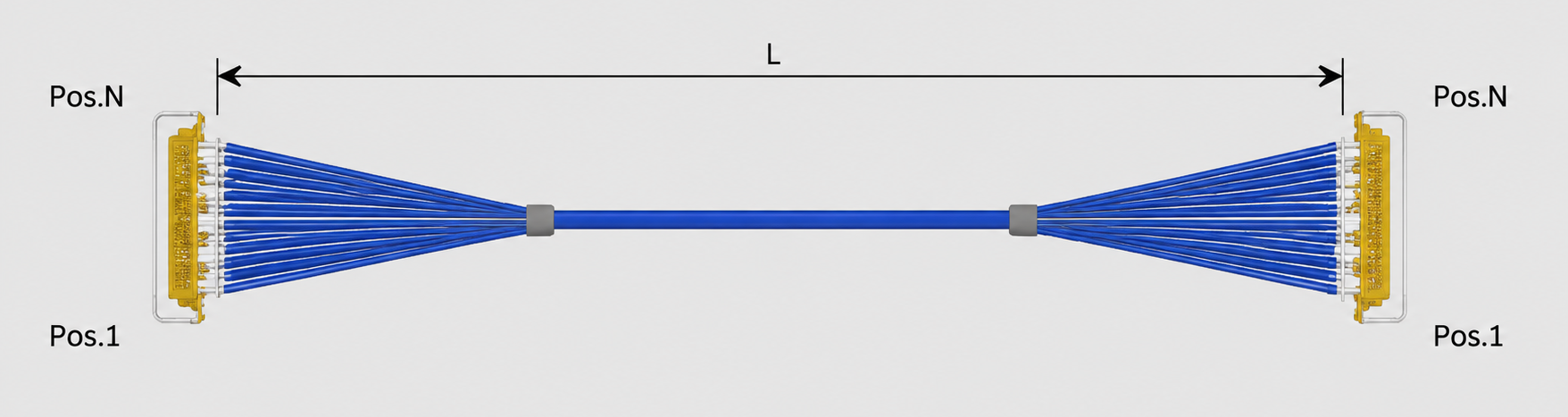

이번에 소개하는 제품은 I-PEX 82863-100B-02-D 극細 동심자 케이블 모듈로, CABLINE®-CA 시리즈 고속 극細 동심자 케이블 솔루션과 일치합니다. 50Pin, Micro-Coaxial 극細 동심자 케이블 구조를 사용하며, 라인 위치는 1-N로 정의되어 있습니다. 라인 재료 끝에 사용되는 콘넥터 모델은 20634-150T-02입니다. 1-N 라인 위치 정의는 케이블 두 끝이 1 대 N의 관계로 신호 정렬되는 것을 의미하며, 실제 전도 관계는 구체적인 공사도면 및 케이블 규격을 확인하여야 합니다. 공학자들에게는 50Pin 고밀도 설계가 다중 채널 고속 신호 연결 요구를 충족시키며, CABLINE®-CA 0.4mm Pitch의 소형화 콘넥터는 PCB 및 장치 내부 공간 절약에 유리합니다. 구매 담당자들에게는 I-PEX 82863-100B-02-D + 20634-150T-02 + 1-N이라는 중요한 인식 정보는 견적, 샘플 제작, 대체 선택 및 원자재 검사의 중요한 근거로 활용됩니다. 우리 회사는 극細 동심자 케이블 생산 제조에 전념하고 있으며, 고객의 콘넥터 인터페이스, 핀 수, 라인 길이, 라인 위치 정의 및 응용 요구 사항에 맞춰 개발할 수 있습니다. 우리 회사는 I-PEX 82863-100B-02-D 호환 대체 케이블 솔루션을 제공하여 고객이 설치 호환 및 고속 전송 응용 요구 사항을 보장하면서 국산 대체 선택을 할 수 있도록 도와줍니다.
在进行 I-PEX 82863-100B-02-D의 호환성 또는 대체 선택 시, 공학자는 먼저 PCB 단자에서 사용하는 콘넥터 시리즈 및 인터페이스 구조를 확인하고, 레일단자 콘넥터 20634-150T-02, 50Pin 구성 및 1-N 라인 정의를 확인한 후, 실제 고속 프로토콜에 대한 전선 직경, 전선 길이, 저항 요구 사항, 절연 구조를 확인하십시오. 특히 USB4, DisplayPort, eDP, HDMI, MIPI 등의 고속 신호에 대해서는 "콘넥터가 맞는지 여부"로 호환성 판단 기준으로만 하지 않고, 신호 통합성, 저항 일치성, Insertion Loss, Return Loss, Crosstalk 등과 관련된 관련 검증을 추가로 수행하는 것이 좋습니다. 구매 대체 프로젝트에 대해서는 "콘넥터 일치→라인 정의 일치→전선 규격 일치→사이즈 및 조립 일치→고속 성능 검증"의 방향으로 진행하는 것이 좋습니다. 고객이 I-PEX 원본 전선 셋트 샘플, 공학도면, 명확한 길이 및 전선 규격을 가지고 있다면, 저희 회사는 실제 필요에 따라 매우细则 동심 케이블 샘플 및 호환 대체 사항 평가를 수행할 수 있습니다.
고속 프로토콜이 빠를수록, 케이블은 "연결"에서 "신호 일관성"으로 이동해야 합니다.
최신 고속 인터페이스 발전 추세를 보면, USB4, Thunderbolt, DisplayPort, eDP, HDMI, V-By-One US, MIPI 등 프로토콜이 점차 더 높은 대역폭으로 발전하고 있습니다. 매우細은 동심층 전선은 높은 밀도, 소형화 및 좋은 고속 신호 전송 및 방전 방지 능력을 가지고 있어, 고속 전자 장치 내부 연결의 중요한 전선 솔루션으로 자리잡고 있습니다. I-PEX 82863-100B-02-D는 CABLINE®-CA 시리즈 50Pin 매우細은 동심층 전선 솔루션으로, 20634-150T-02과의 케이블 연결기와 함께 제공되며, 1-N으로 정의된 라인 포지션을 가지고 있어 공간, 고속 전송 및 다중 채널 연결이 필요한 장치 응용 프로그램에 적합합니다. 국산 대체, 두 번째 공급업체 도입 또는 고속 전선 맞춤형 제작을 진행하는 엔지니어와 구매 담당자에게는, 모델 호환성에 주의하는 것 외에 전체 전선 시스템의 전기적 성능과 기계적 일치도 주의해야 합니다. 저는【3W전자부품네트워크】，고속 인터페이스 매우細은 동심층 케이블과 정밀 연결기의 호환 대체 및 대량 생산 지원에 투자하고 있습니다. 프로젝트 상담을 원하시면 연락 부탁합니다：장经理
18913228573（위챗과 동일한 번호）. 우리는 극细 동轴 케이블의 국산 대체 연구와 시장 응용 방안 개발을 지속적으로 집중하고 있습니다. I-PEX 82863-100B-02-D와 상호 운용 가능한 대체 케이블 구성에 관심이 있으시거나, 샘플, 도면, 구매 및 맞춤형 요구 사항이 있으시면, 연락 주시기 바랍니다. 선택 및 구성 평가에 도움을 드리겠습니다.
