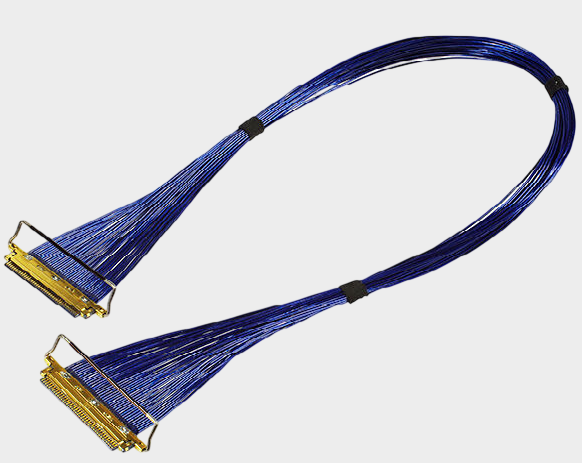

在建안베이커,패드컴퓨터,디스플레이장비,산업제어장비以及其他공간규모제한된전자제품에서,전통적인케이블은 동시에"소형,고밀도,고속전송,신뢰성높은연결"같은요구사항을충족하기 어려워지고 있습니다.최소규모의동轴线집합은이러한배경에서널리응용되고 있는 고속 내부 연결제품 중 하나입니다.이번에소개하는 I-PEX 82145-100B-02-D는CABLINE®-CA 시리즈 50Pin 최소규모의동轴线집합 솔루션으로,50개AWG#40,50Ω 마이크로동轴线을 사용하고,선로길이는200±5mm입니다.선로 끝에는 I-PEX 20634-150T-02 커넥터가 사용되며,커넥터는50PIN,0.4mm Pitch로 PCB공간이 매우 제한된 상황에서도 고밀도 신호 연결을 가능하게 합니다.엔지니어들에게는이 0.4mm 초미크로 간격구조가 연결영역 공간 점유를 줄이는 데 도움이 됩니다;구매담당자들에게는선로 규격,핀 수,커넥터 모델,길이 그리고 전체 조립일관성 등의 维도에서 국산 상용 대체 구성 요소를 확인할 수 있습니다.
"극細 동轴線이 어떤 산업의 일반 인터페이스 규격을 지원하는지는 엔지니어가 케이블 선택을 할 때 매우 중요하게 생각하는 문제입니다. 주의해야 할 것은 인터페이스 프로토콜과 케이블 자체가 완전히 동일한 개념이 아님을 알아야 합니다. 어떤 인터페이스 표준을 만족시킬 수 있는지는 연결기, 자재 구조, 저항, PCB 설계, 신호 일관성 및 전체 시스템을 종합적으로 검증해야 합니다. CABLINE®-CA 시리즈 연결기의 응용 방향을 보면, 그 빠른 전송 능력은 USB4, Thunderbolt, DisplayPort, V-by-One, HDMI, eDP, USB 3.x, MIPI 등 빠른 디지털 신호 전송 시나리오에 사용될 수 있습니다. 공식 자료에서 제공하는 참고 빠른 전송 능력은 32Gbps/Lane PAM4에 달할 수 있습니다. 이것은 극細 동轴선이 일반 배선, 분리된 전선과 차별화되는 중요한 이유 중 하나입니다: 동轴 구조는 중심 전도체, 점성층 및 방호 구조를 통해 더 안정적인 빠른 신호 전송 환경을 형성할 수 있습니다. 따라서 고주파, 빠른 속도 및 고밀도 내부互连에 더 적합합니다. 엔지니어는 실제 프로젝트에서 목표 프로토콜 속도, 차단 저항, 셔터링, 결함, 회향 및 EMI 등의 지표를 종합적으로 검증해야 하며, 단지 "어떤 인터페이스 이름을 지원하는지"에 의해 케이블이 최종 제품 인증을 통과할 수 있는지�断정하지 말아야 합니다.

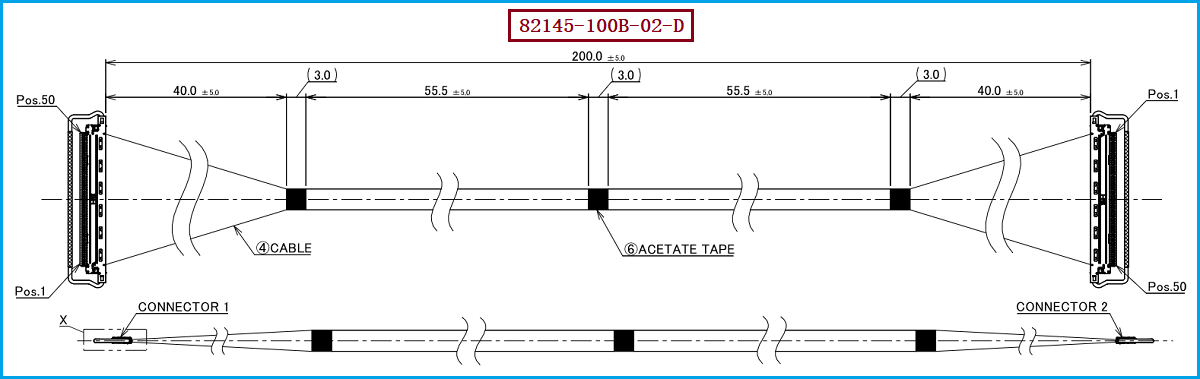

대체가 진행 중인 국산 대체, 두 번째 공급업체 도입 또는 비용 최적화를 추구하는 기업에서는 매우細한 동심축 케이블 레이아웃을 단순히 케이블 길이를 동일하게 만들기만 하면 충분하지 않습니다. I-PEX 82145-100B-02-D의 중요한 매칭 정보는 다음을 포함합니다: 50핀 구성, AWG#40 50Ω 매우細한 동심축 케이블, 약 200mm의 케이블 길이, 그리고 20634-150T-02과 호환되는 50PIN, 0.4mm 간격의 연결 구조, 또한 터미널 배치, 케이블 압착/밀봉 공정, 절연 처리, 접착제 고정, 접착지 감싸기 및 전체 크기 제어 등이 포함됩니다. 특히 50PIN, 0.4mm Pitch의 고밀도 연결은 끝 부분 공정 정확성, 전도체 위치, 제거 크기, 지터 및 절연 일관성에 높은 요구를 둡니다. 구매 담당자가 공급업체를 평가할 때, 원래 계획과 일치하는 커넥터, 원단 규격, 터미널 정의, 길이 공정차 및 대량 일관성을 제공할 수 있는지 중점적으로 확인하는 것이 좋습니다. 또한, 통로, 절연, 내압, 저항 및 고속 신호 일관성 등의 테스트를 통해 대체 계획이 실제 프로젝트 요구사항을 충족하는지 확인해야 합니다. 우리 회사는 I-PEX 82145-100B-02-D 호환 대체 레이아웃을 제공할 수 있으며, 고객의 실제 장치 구조 및 기술 요구사항에 따라 매우細한 동심축 케이블 레이아웃의 국산화 생산 및 조정을 수행할 수 있습니다.
在进行I-PEX 82145-100B-02-D의 호환 대체 선택 시, 공학자는 먼저 원래 제품의 콘넥터 모델을, 즉 20634-150T-02, 그리고 50PIN, 0.4mm Pitch라는 핵심 인터페이스 크기를 먼저 확인한 후, AWG 규격, 특성 저항, 라인 길이, Pin-to-Pin 정의, 끝 부분 크기 및 조립 방향을 추가로 확인해야 합니다. USB4, DisplayPort, HDMI, eDP와 같은 고속 신호가 적용된 시나리오에서는 고속 신호 완전성 검증을 중점적으로 수행해야 하며, 외관 크기나 콘넥터가 정상적으로 삽입될 수 있다고 단순히 판단할 수 없습니다. 구매 부서는 공급업체가 원래 공장料号 82145-100B-02-D에 따라 국산 대체 샘플을 제공하도록 요청할 수 있으며, 샘플 테스트, 소량 검증 및 대량 생산 일관성 검증을 통해 공급업체 도입을 점진적으로 완료할 수 있습니다. 비용, 기간 또는 공급망 안전성을 최적화해야 하는 프로젝트에서는 장치 내부 공간을 재평가하여 라인 길이, Pin 수, 전선 규격 및 콘넥터 구성을, 핵심 전기 성능을 유지하면서 자신의 제품에 더 적합한 맞춤형 솔루션을 형성할 수 있습니다.
